NTD14/14G/14P · NT14/14G/14P系列 ABSOLUTE内侧卡尺
用于测量内侧的专用卡尺。
573系列NTD为具有ABS**原点型，尺框平滑移动，操作舒适。
配有数据输出端口，使其能连入测量网络系统和统计过程控制系统。
NTD14G, NTD14P的测量值需要在显示值上加上补偿值。带有偏置功能，按下OFFSET开关就会显示补偿值，并且可以直接读取。
技术参数
货号 | 型号 | 内侧测量范围 (mm) | 分辨力(mm) | 最大允许误差 SMPE (mm)*1 | 备注 |
数显型(LCD) 防护等级IP67的防冷却液型 |
573-642-20 | NTD14-P20M | 10 - 200 | 0.01 | ±0.05 | 刀刃型，可测量最小孔径: ø10mm |
573-643-20*2 | NTD14-P20K |
573-645-20*3 | NTD14G-P15M | 10.1 - 160mm | 内凹槽型，可测量最小孔径: ø10.1mm |
573-647-20*2 | NTD14G-P15K |
573-646-20*3 | NTD14P-P15M | 20.1 - 170mm | 尖爪型，可测量最小孔径: ø20.1mm |
573-648-20*2 | NTD14P-P15K |
货号 | 型号 | 内侧测量范围 (mm) | 分度值 (mm) | 最大允许误差 SMPE (mm)*1 | 备注 |
游标型 |
536-142 | NT14-20 | 10 - 200 | 0.05 | ±0.12 | 刀刃型，可测量最小孔径: ø10.1mm |
536-145 | NT14G-15 | 10.1 - 150 | 0.05 | ±0.05 | 凹槽型，可测量最小孔径: ø10.1mm |
536-146 | NT14P-15 | 20.1 - 150 | 0.05 | ±0.05 | 尖爪型，可测量最小孔径: ø20.1mm |
536-147 | NT14P-30 | 30.1 - 300 | 0.05 | ±0.08 | 尖爪型，可测量最小孔径: ø30.1mm |
536-148 | NT14P-45 | 70.1 - 450 | 0.05 | ±0.10 | 尖爪型，可测量最小孔径: ø70.1mm |
536-149 | NT14P-60 | 70.1 - 600 | 0.05 | ±0.12 | 尖爪型，可测量最小孔径: ø70.1mm |

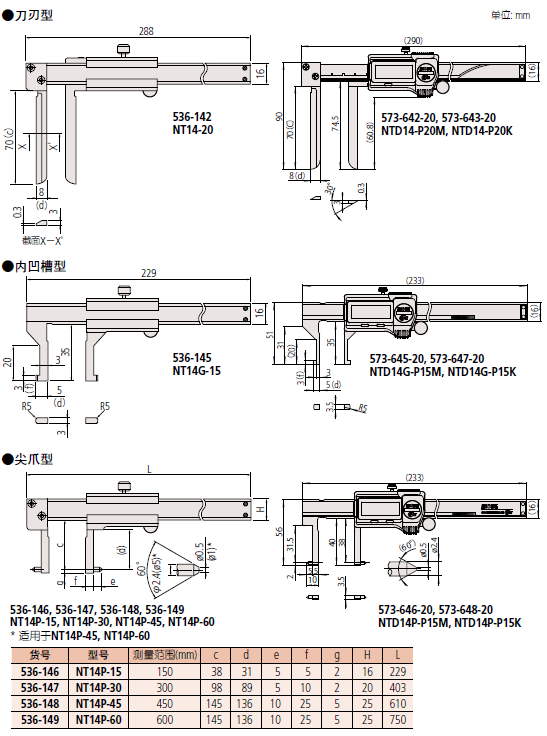

尺寸
